Demo: disegna una volta, gli elenchi e il set di disegni seguono

Una dimostrazione di CablePilot con il caricabatterie DC di esempio, circa un minuto e mezzo. È la stessa storia del video sul sito, e tutto ciò che mostra funziona nella versione attuale: nessun mock-up. Il video è registrato dall’app reale da uno script (e2e/demo.e2e.ts), così viene rifatto ogni volta che l’interfaccia cambia: npm run record:demo.

Registrazione dello schermo dell’app reale, con sottotitoli in italiano e inglese (si scelgono nel lettore).

Passi

  1. 01 Apri l’esempio, la copertina e il set di disegni
  2. 02 Una bobina e un contatto dalla libreria
  3. 03 Numeri filo e gli elenchi che seguono
  4. 04 Il banner dei controlli trova un problema; un clic lo corregge
  5. 05 Panoramica I/O del PLC ed elenco dei simboli
  6. 06 PDF e XLSX

Passo 1 Apri l’esempio, la copertina e il set di disegni

Scegli Progetti di esempio > Caricabatterie 110 V DC. Il progetto si apre sulla copertina: l’indice dei fogli con la revisione di ogni foglio in una matrice delle revisioni, lo stato di emissione e il blocco di approvazione del cliente. Fai clic sulle pagine del navigatore: indice, schema unifilare e la pagina di interfaccia PLC con la sua scheda I/O. Sono le pagine del set con cui l’officina costruisce e il cliente approva, tutte nella cornice e nel cartiglio del progetto.

  • I progetti di esempio sono inclusi nel programma, così ogni funzione si mostra senza file propri.
  • Le pagine sono disegnate nella lingua di disegno del progetto (qui l’italiano), qualunque sia la lingua dell’interfaccia.

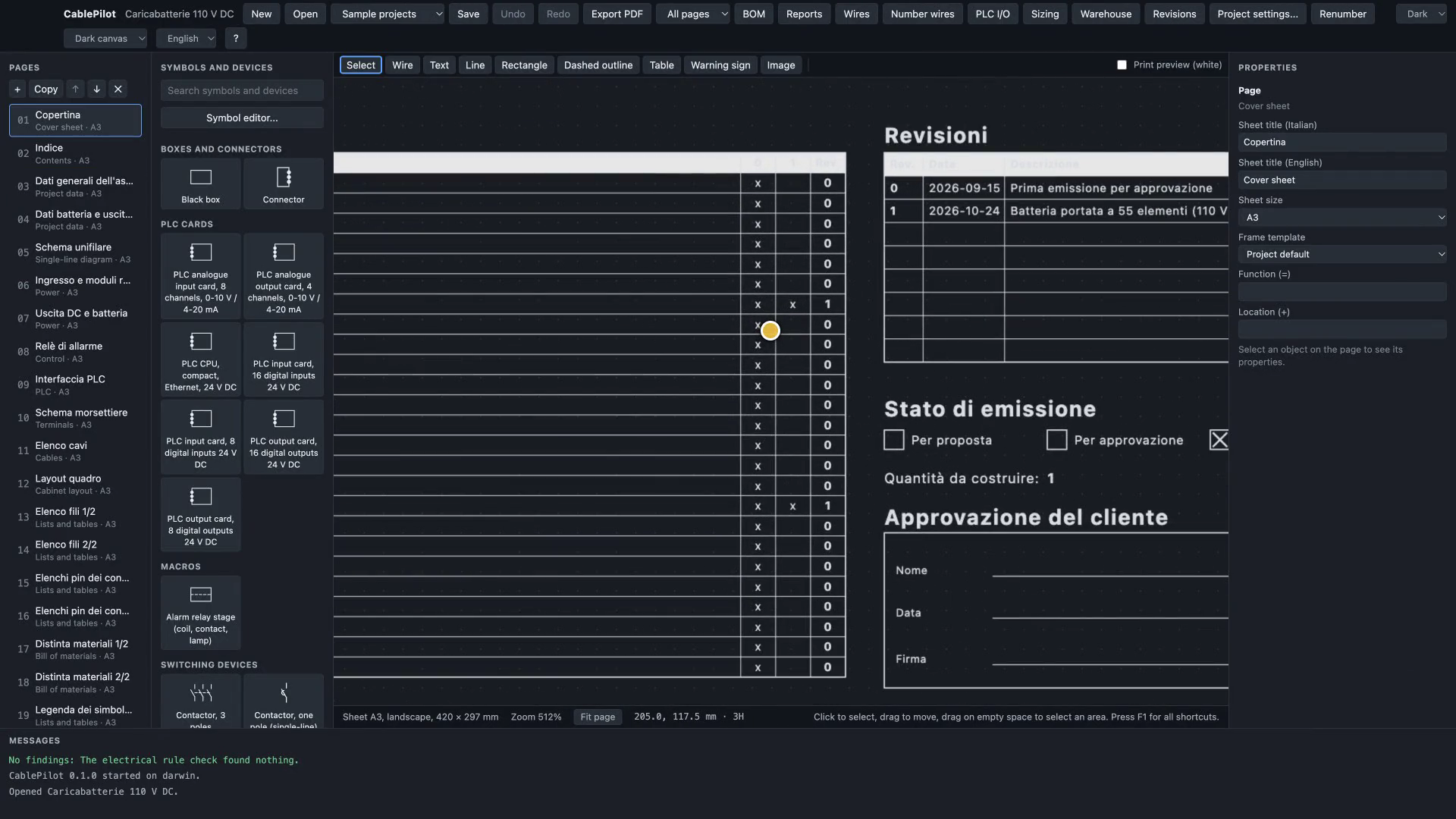

La copertina del caricabatterie di esempio, ingrandita sull’indice dei fogli con le colonne delle revisioni.

Passo 2 Una bobina e un contatto dalla libreria

Nella pagina dei relè di allarme scrivi coil nella ricerca dei simboli e inserisci una bobina. Riceve da sola la sua designazione. Poi inserisci un contatto normalmente aperto e dagli la stessa designazione: il contatto entra nel dispositivo della bobina e i riferimenti incrociati compaiono su entrambi. Assegna un articolo generico al dispositivo nel pannello Proprietà.

  • La designazione segue la IEC 81346 (=funzione +luogo -prodotto).
  • Nulla viene scritto due volte: il dispositivo, i suoi due simboli e il suo articolo sono una sola voce in ogni elenco.

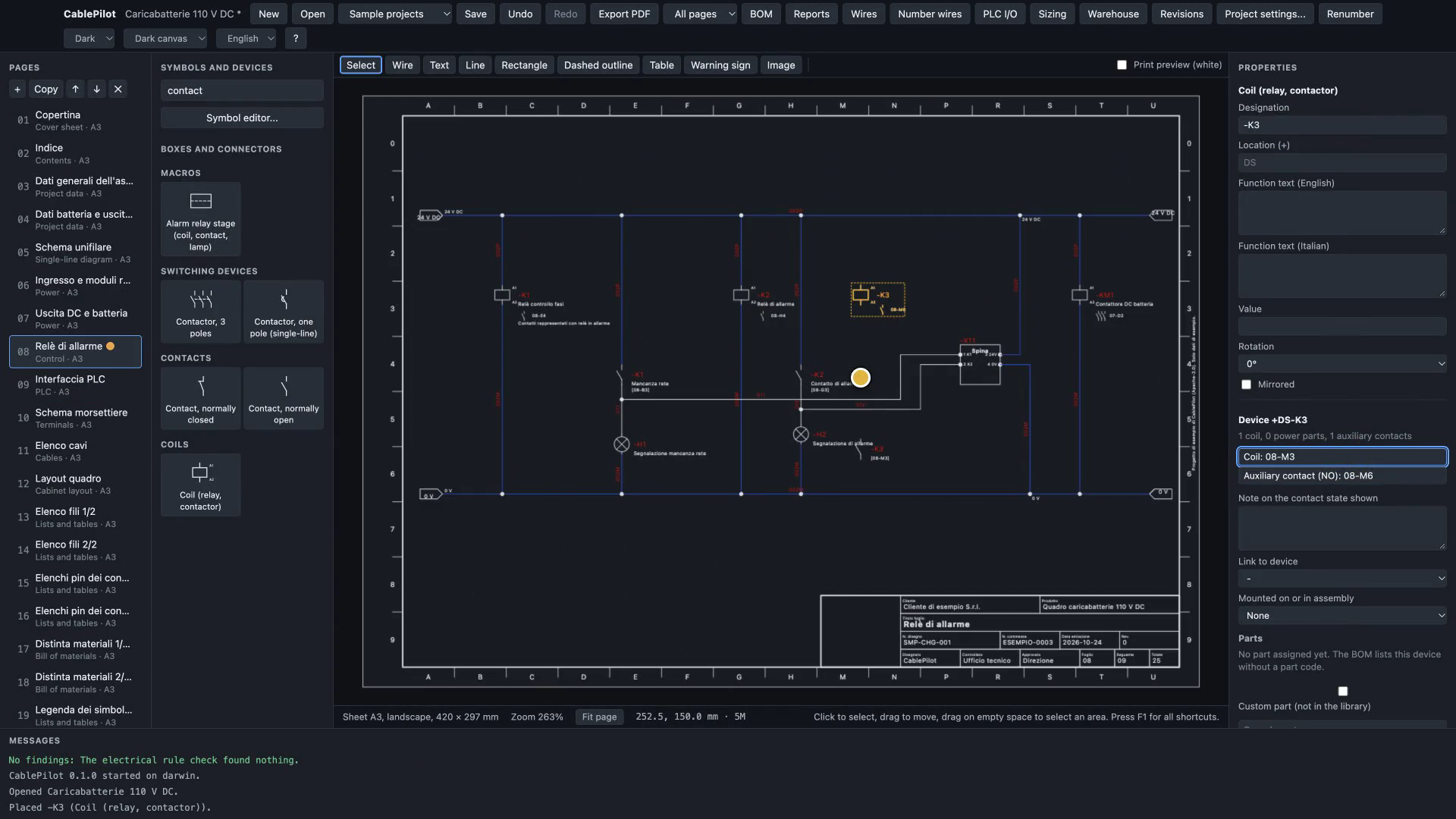

Una bobina e un contatto inseriti nella pagina dei relè di allarme, con i riferimenti incrociati del dispositivo nel pannello Proprietà.

Passo 3 Numeri filo e gli elenchi che seguono

Apri Fili, imposta il primo numero a 20 e fai clic su Numera i fili ora: i fili sono numerati con lo schema {n:3}{suffix} (020L+, 021L+ e così via) in un solo passo di annullamento. Poi apri Report: l’elenco fili mostra i nuovi numeri e la distinta materiali conta già il contattore appena inserito. Tutti gli elenchi nascono dallo schema e si aggiornano con lui.

  • La tabella delle classi di filo dell’azienda si modifica nella finestra Fili; i numeri scritti a mano restano.
  • Gli stessi elenchi si possono aggiungere al set di disegni come pagine.

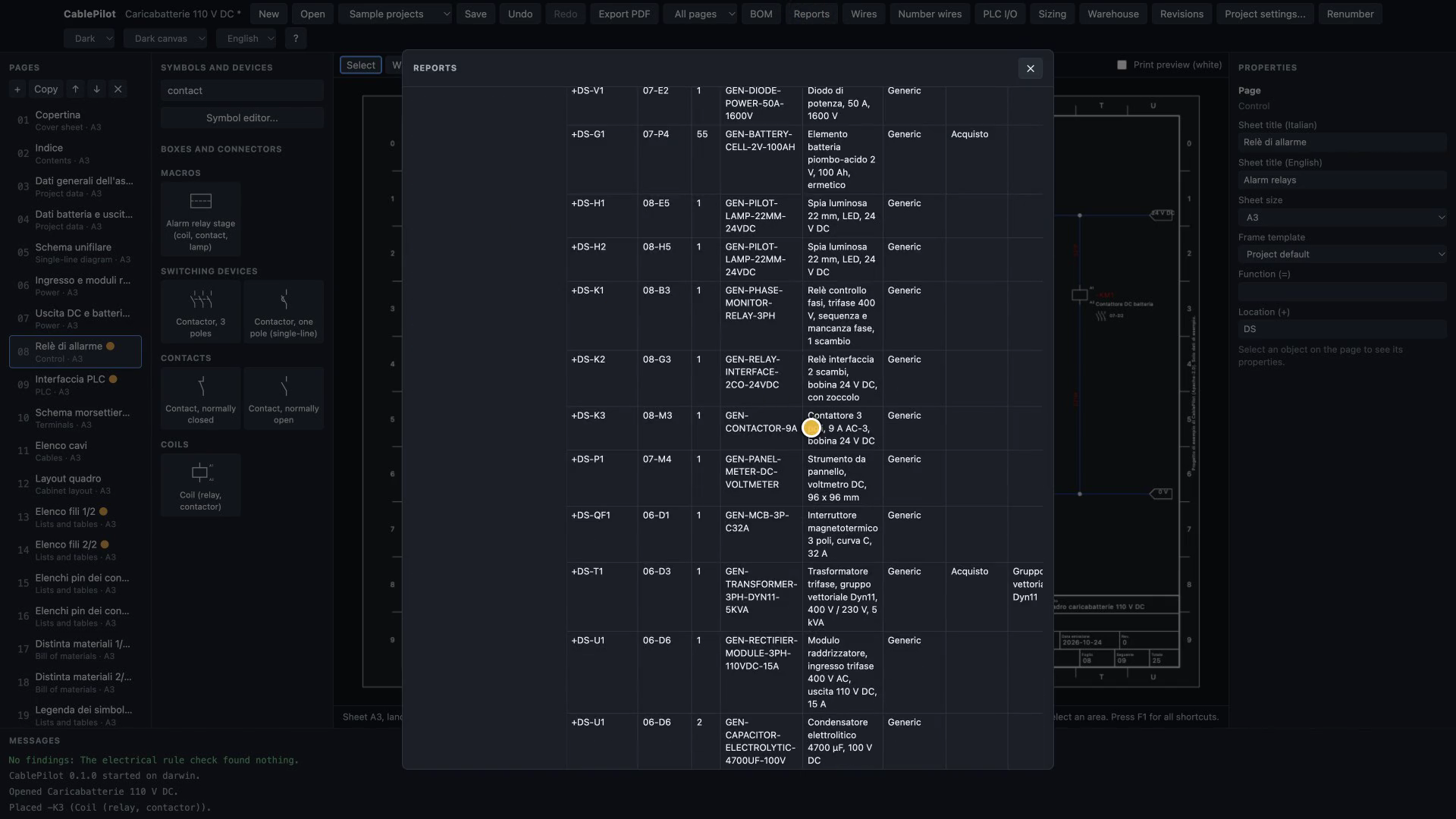

La finestra Report con la distinta materiali e il contattore appena inserito.

Passo 4 Il banner dei controlli trova un problema; un clic lo corregge

Disegna un filo che non collega nulla. Il banner degli avvisi compare subito con la segnalazione, la sua regola e la sua norma. Fai clic sulla correzione: il filo isolato viene rimosso, il banner sparisce e tutto è un solo passo di annullamento.

  • Il controllo delle regole elettriche è continuo; le segnalazioni compaiono anche come marcatori sulla pagina.
  • Correggi tutto il correggibile applica ogni correzione semplice in un solo passo.

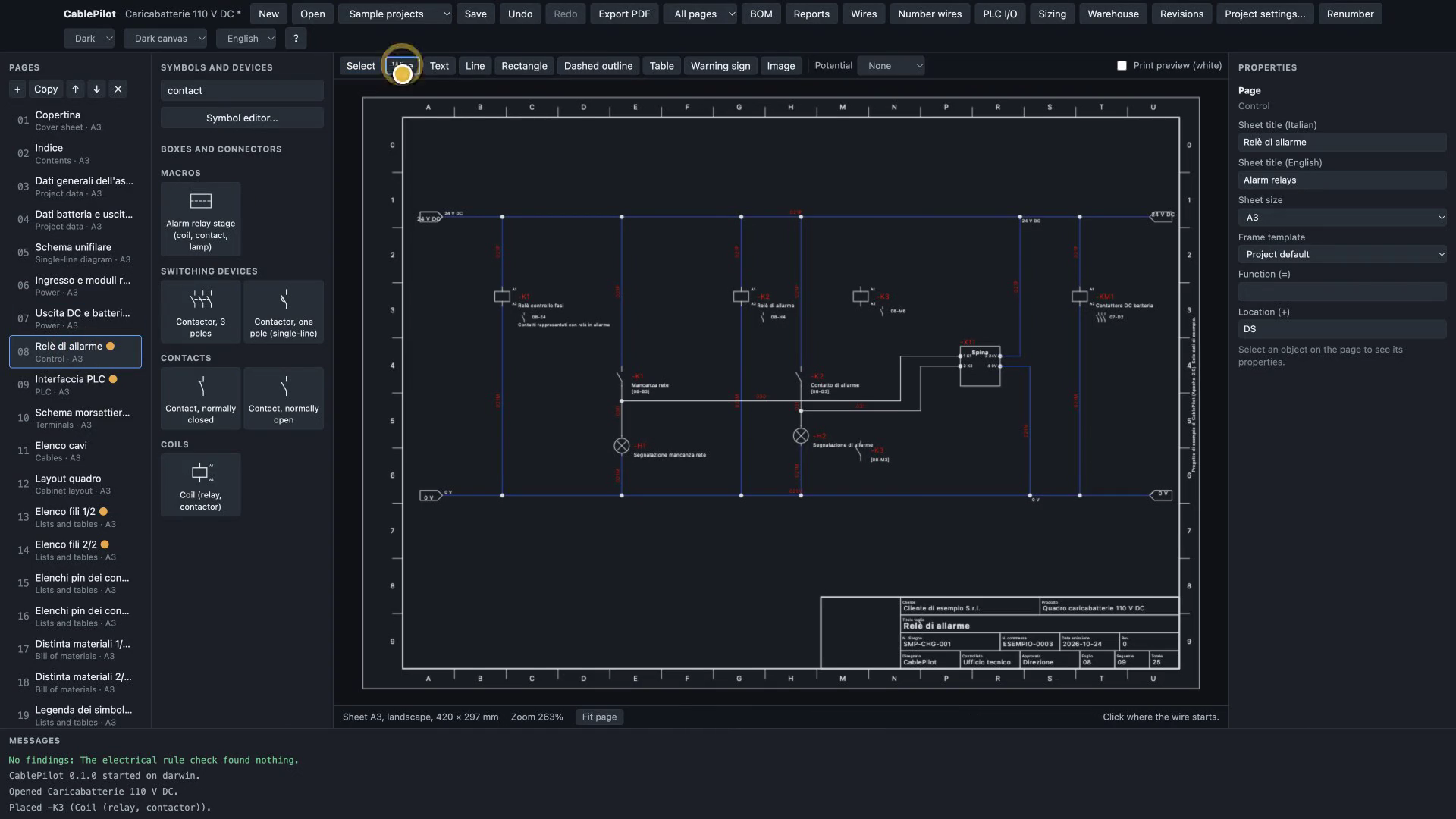

Il banner degli avvisi e la segnalazione di un filo che non collega nulla, con la correzione in un clic.

Passo 5 Panoramica I/O del PLC ed elenco dei simboli

Apri I/O PLC: ogni canale delle schede PLC con indirizzo, simbolo, commento, a cosa è collegato e dove è disegnato, in tempo reale dallo schema. Modifica un simbolo qui e la scheda nella pagina PLC lo mostra; modificalo sulla scheda e cambia qui. Esporta scrive l’elenco dei simboli per CODESYS (una lista di variabili globali) o per TIA Portal (XML, segnato come non verificato finché non è controllato sulla documentazione Siemens).

  • Gli indirizzi seguono uno schema configurabile (notazione Siemens o IEC 61131-3, primo byte di ogni area).
  • L’importazione di un elenco di simboli ha prima un’anteprima e si applica in un solo passo di annullamento.

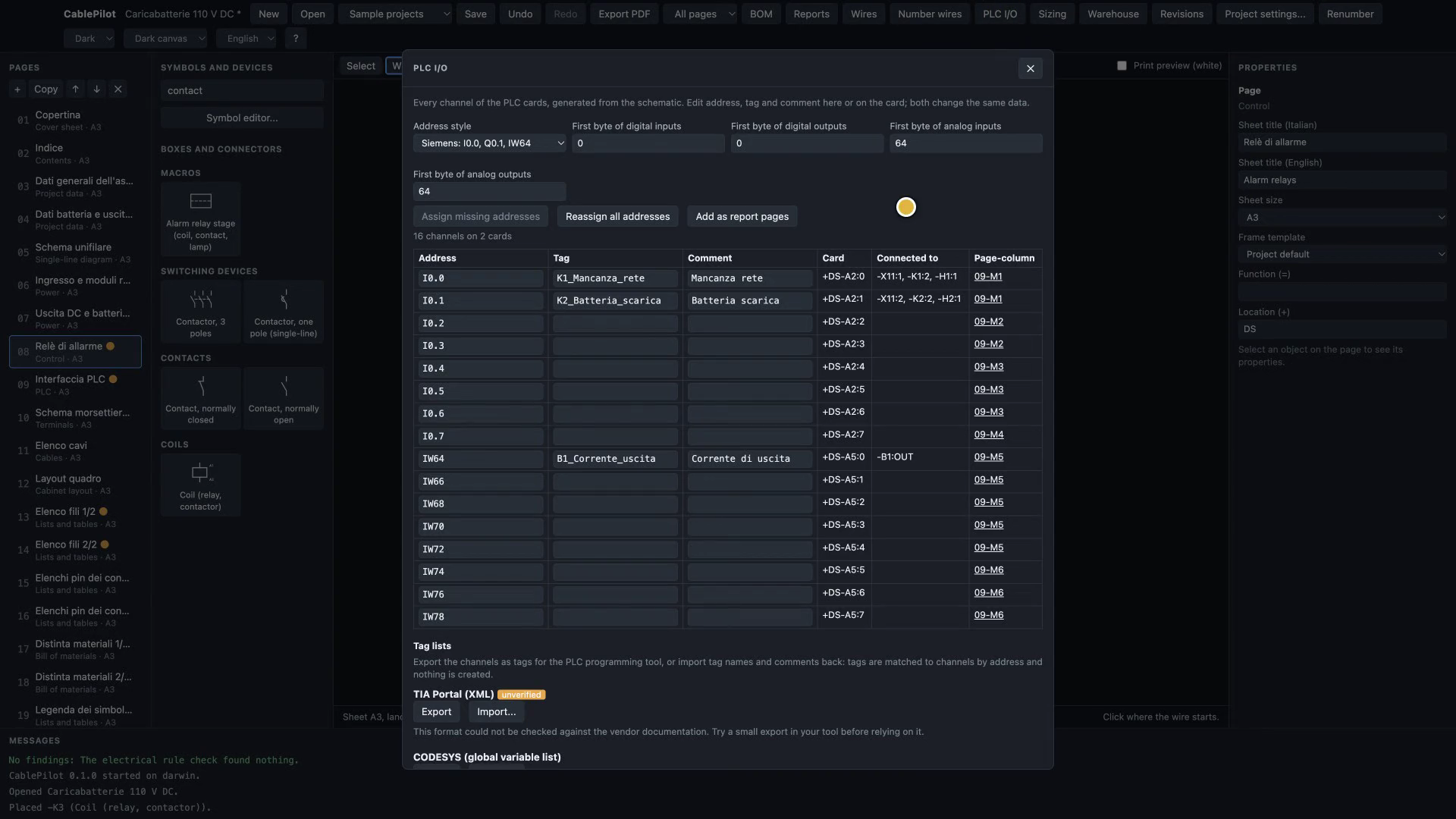

La finestra I/O PLC con ogni canale del caricabatterie di esempio: indirizzo, simbolo e collegamento.

Passo 6 PDF e XLSX

Esporta PDF scrive il set di disegni completo (vettoriale, testo incorporato) e Esporta tutti gli elenchi in XLSX scrive ogni elenco, compreso l’elenco I/O del PLC, in un’unica cartella di lavoro. Il video finisce sulla copertina.

  • I file sono tuoi: formato di progetto aperto, PDF e XLSX in uscita, nessun account.

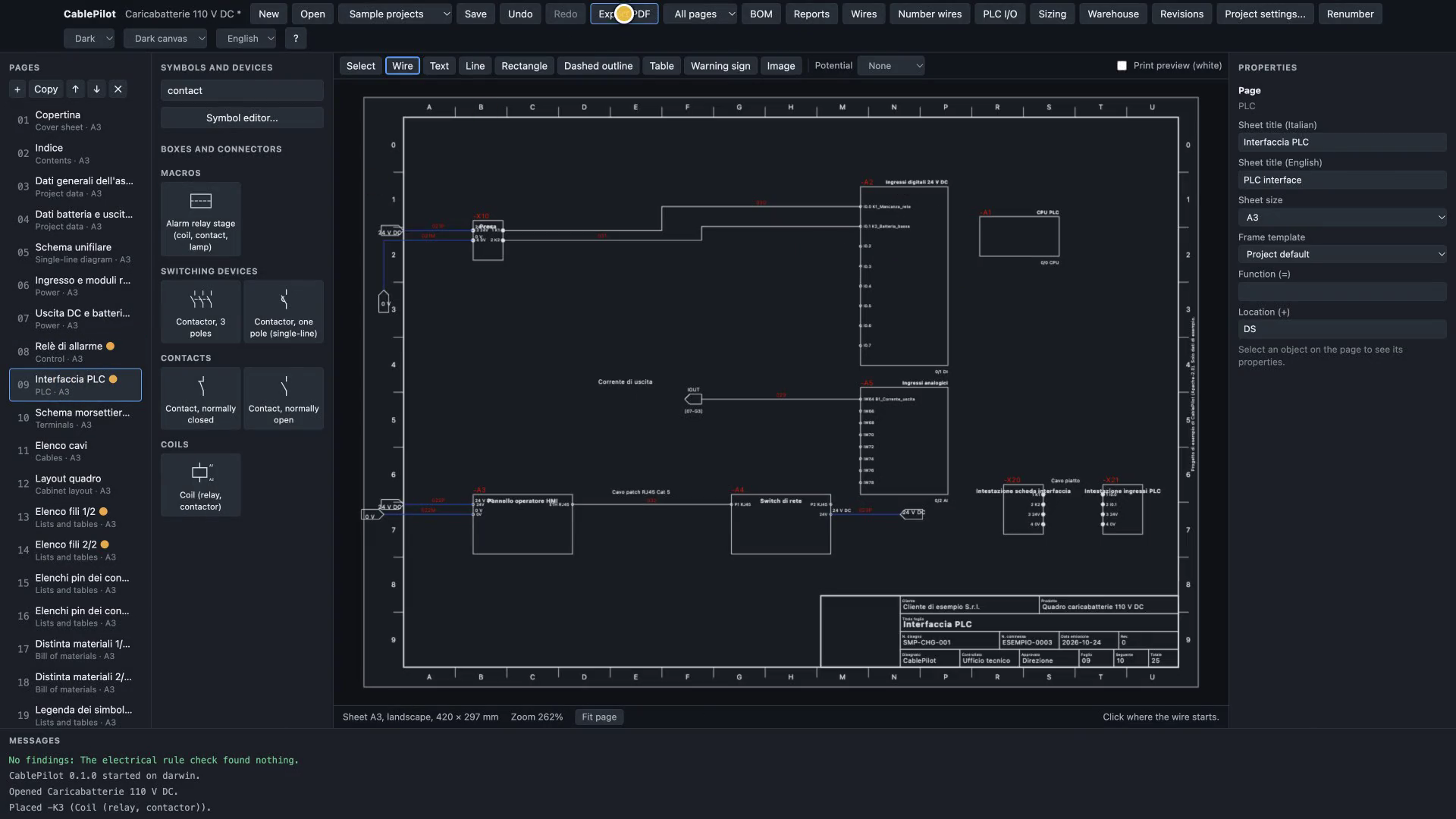

I messaggi dopo l’esportazione del set di disegni in PDF, sopra la pagina dell’interfaccia PLC.

Provalo tu

Scarica CablePilot, apri il caricabatterie di esempio dalla barra degli strumenti e segui i passi qui sopra. Libero, open source, e i tuoi file restano tuoi.
